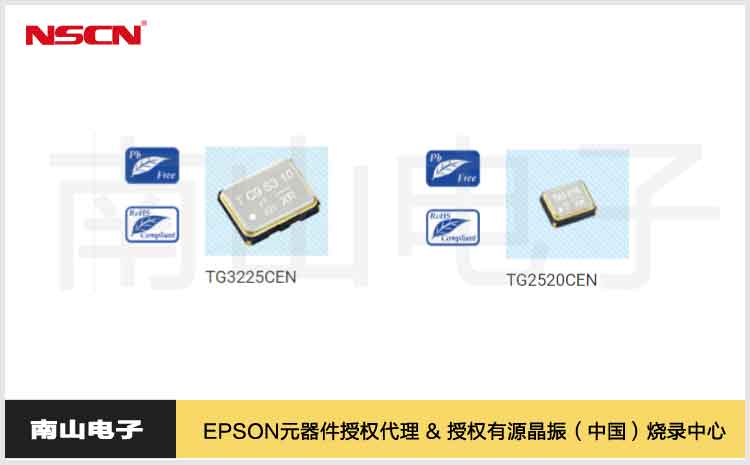

爱普生cmos方波温补晶振TG3225CEN和TG2520CEN系列

爱普生高精度温补晶振TCXO一直是爱普生晶振的核心产品，温补晶振也称为温度补偿晶体振荡器，具有高稳定性等特点。今天，我重点讲一下两款温补晶振产品，即爱普生cmos方波温补晶振TG3225CEN系列和TG2520CEN系列。

TG3225CEN系列和TG2520CEN系列相同点

1、两款晶振都有温补晶振（TCXO）和压控温补晶振(VCTCXO)两种类型。温补晶振，即我们所说的

直接补偿式石英晶体振荡器，是由热敏电阻和阻容元件组成的温度补偿电路，在振荡器中与石英晶片串联而成的。压控温补晶振，即间接补偿式石英晶体振荡器，通过石英晶片串联电容量的变化，对石英晶片的非线性频率漂移进行补偿。

2、两款晶振在一些参数指标上是相同的。输出频率为12 MHz 至 52 MHz。电源电压为2.8 V 典型值/ 3.0 V 典型值/ 3.3 V 典型值。频率/温度特性为：±2.0 × 10-6*大。两款温补晶振都具有高稳定性，CMOS输出等特点。广泛应用于测量机参考时钟、无线通讯设备（智能电表、遥测、其他）。

TG3225CEN系列和TG2520CEN系列不同点

1、TG3225CEN的Q码为 X1G005101xxxxxx。TG2520CEN的Q码为X1G005161xxxxxx。

2、TG3225CEN与TG2520CEN的封装尺寸不同。分别为3225和2520，即外部尺寸分别为3.2 ×2.5 × 0.9mm和2.5×2.0×0.8mm。

客户可以根据自身需求选择相应的爱普生cmos方波温补晶振TG3225CEN系列和TG2520CEN系列，如有疑问，欢迎咨询在线工程师。
