为什么电路功耗高，晶振选型正确吗？

在当今高度集成化和数字化的电子时代，电路功耗的问题已成为制约电子产品性能、效率及可持续性的关键因素之一。晶振（晶体振荡器）作为提供稳定时钟信号的关键组件，工程师在进行电路设计和选型时，需充分考虑晶振的各项性能指标及其对电路功耗的影响。尤其是，电路功耗高会直接导致设备的续航能力缩短，从而降低用户的使用体验。

爱普生作为专注于电子领域研究的企业，FAE们凭借多年的行业经验，总结出了晶振电路设计的三点技巧，上一篇文章我们重点分析了为什么晶振频率不准确？是什么影响了频率偏移？今天再次探讨三点技巧之一：为什么电路功耗高，晶振选型正确吗？

其实大家都了解，改变电流消耗的主要因素不仅仅是在晶振选型上，还取决于工程师对这方面的知识运用，以下是一些经验法则。

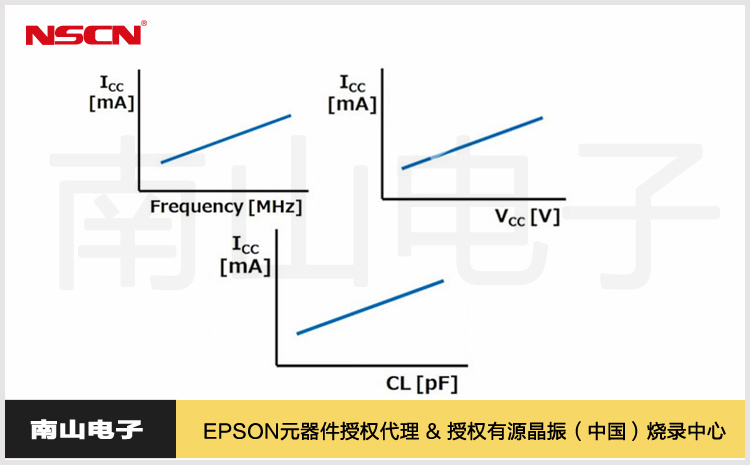

1、是什么改变了电流的消耗？

频率越高，电流消耗越高

供电电压越高，电流消耗越高

随着负载增加，电流消耗也会增加

即使在相同的条件下，电流消耗也会随着振荡电路的变化而变化；

2、如何正确选型及降低电路功耗？

(1) 明确需求：在选型前，需明确系统对时钟频率、稳定性、功耗等方面的具体需求。

(2) 比较不同类型晶振的功耗特性：根据需求，比较不同类型晶振的功耗特性，选择适合的晶振类型。

(3) 优化电路设计：结合晶振的选型，优化电路设计，减少不必要的功耗节点，提高电源管理效率。

(4) 考虑环境因素：在选型时，还需考虑工作环境对晶振和电路功耗的影响，选择适应性强、稳定性好的晶振。

3、晶振选型对电路功耗影响的实操知识点

(1)如果你想降低系统中的功耗，我们建议在允许范围内使用；更低的频率，更低的电压，更小的负载；请记住，低频率有利于降低功耗，请与你的IC制造商确认允许的频率范围。

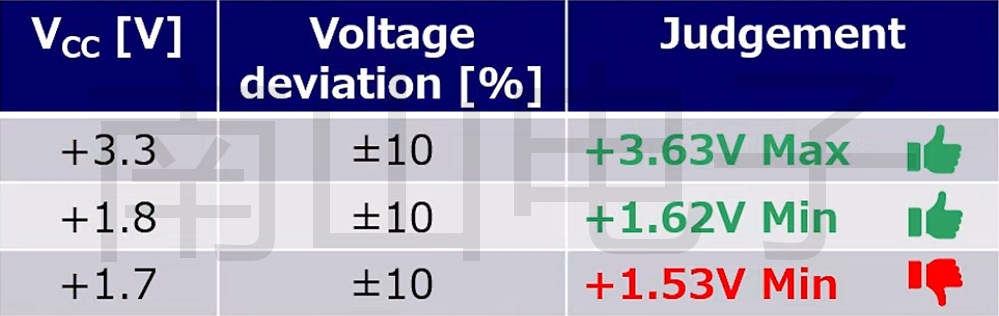

(2)当考虑较低的供电电压时，供电电压范围通常是包括电压偏差在内的全范围电压，而不是标称电压。比如下面的例子：范围是+1.60V至+3.63V；

有些晶体振荡器内置有稳压器，在这种情况下，即使供电电压降低，电流消耗也不会改变。

(3)考虑较低的负载电容（CL）时，请记住，布线电容（Cs）和IC输入电容（Ci）也会影响负载电容（CL）测量期间，所用探头的电容也会包括在内；

小贴士：振荡器与IC相距较远时，（Cs）会增加。连接多个IC时，（Ci）会增加。

(4)当不需要时钟时，使用振荡器的OE或待机功能来停止输出，也可以降低系统的电流消耗。
