AT晶振实际上是一种采用AT方式切割的无源晶体谐振器（英文名称为AT-cut Crystal unit）。
以下资料来自日本EPSON晶振官方向其授权代理商——南京南山半导体有限公司提供的培训资料。

1.晶体产品如何分类？各有什么特点？
晶体产品有两种形式：晶体单元（Crystal Unit,俗称无源晶振）和晶体振荡器（Oscillator，俗称有源晶振）。晶体振荡器其实就是晶体单元和各种半导体IC组合而成的模块，晶体振荡器的主要频率特性都取决于其内部晶体单元。

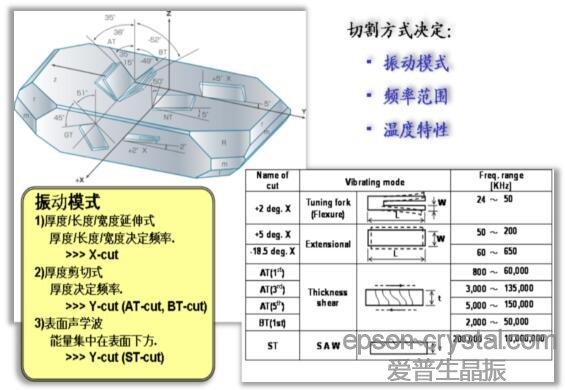

晶体单元的特性取决于切割工艺，不同的切割方式决定了晶振的以下一个性能或参数，目前主要有三种切割方式：
a) 音叉型(Turning Fork)：频率主要是KHz级，比如32.768KHz
b) AT-Cut型：频率主要是MHz级，比如12MHz，26MHz，125MHz等
c) SAW型：频率为百MHz甚至GHz


、
2、AT晶振温度频率


晶体单元的典型温度频率特性如下图：

AT谐振频率(f)晶体单元主要是石英的厚度（t）剪切模式
等效公式如下:
f = 1.67 / t ( f ; [MHz] t ; [mm] )
(Ex) t = 0.1mm ► f = 16.7MHz, t = 0.05mm ► f = 33.4MHz


3、如何计算AT晶振当前频率（）

计算公式如下：
△f/f=α(θX-25)+β(θX-25)2+χ(θX-25)3
θX：目标温度
α，β，χ曲线系数可以在详细规格书内查到

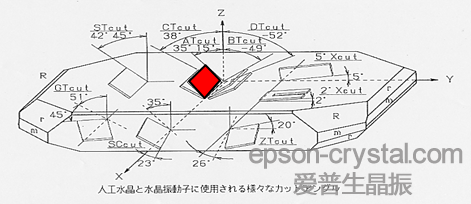

4、晶体切割位置

5、AT晶振内部结构：
内部结构


Over tone （泛音）;
晶体单元的谐振频率N倍于基本谐振频率称之为泛音模式，其中N是奇数，3,5,7, ▪▪▪。N倍泛音频率常被用到，我们称为N泛音晶体单元.

6、震动模式

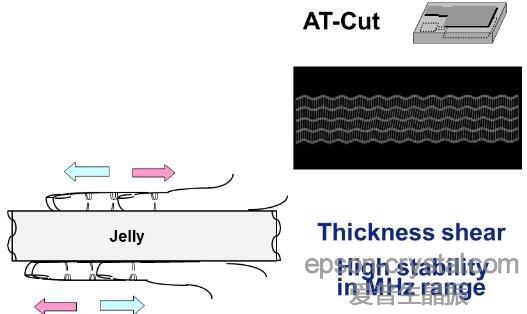

AT型晶体震动模式如左下图所示，可以设想一下，一个胶体于两掌之间，反复相对方向前后措动手掌。



7、AT晶振常见英/汉对照表
Common frequency: 常用频点 、
Frequency tolerance:频率稳定度
Actual package: 实际封装
Supply voltage: 工作电压
Motional resistance: 动态阻抗
Load capacitance: 负载电容
Non linearity: 非线性度
Operating temperature: 工作温度
Frequency range: 频率范围
Current consumption: 电流消耗
Output control: 输出控制
Size (mm): 尺寸(mm)
Detection range: 检测范围
Scale factor: 比例因子
Frequency / temperature characteristics:频率/温度特性
Frequency/control range频率/控制范围
