晶体晶振在设计振荡回路时注意事项

1. 驱动能力
驱动能力说明振荡晶体单元所需电功率，其计算公式如下：
驱动能力 (P) = i²・Re

其中i表示经过晶体单元的电流，
Re表示晶体单元的有效电阻，而且 Re=R₁（1+Co/CL）²。

晶体单元的等效电路	振荡电路

2. 振荡补偿
除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。

晶体单元和振荡器	负极电阻检查
	将电阻(r)跟晶体单元按串联方式连接到电路。 调整(r)，使得 振荡发生（或停止）。 当振荡刚启动（或停止）时，如（2）所述，测量(r)。 推荐的(r) (r) > CI ×(5至 10)

3. 负载电容
如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 C_L≒C_G× C_D/ （C_G+C_D） + C_S。
其中CS表示电路的杂散电容。

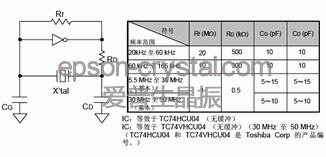

频率和负载电容特征图器	振荡回路参数设置参考
