晶体振荡电路的设计方法

哈特莱振荡电路与考毕兹振荡电路等LC型振荡电路，其振荡率是由电路中的线圈与电容所决定的。此一线圈与电容器并非只是指电路图上所表示的组件数值，尚包含有晶体管的电极间容量印刷电路铜箔图样内所包含的L，C成分。
因此，由于温度、电源等变化所引起的L，C值变化，也会使振荡频率发生变化。
而晶体振荡电路为利用压电元件的固有振动数，因此，较不易受电路中的杂散L，C成分的影响，可以得到频率稳定度很好的振荡电路。

晶体/压电元件
为了提高振荡频率的稳定度，可以使用晶体或陶瓷(Cer-amic)振荡子等压电元件。此除了可以应用于高频率振荡电路以外，尚可以使用于钟表与计数器等基准时间产生电路。
压电元件为利用机械振动与电气振动间的相互转换的作用，而且其固有振动数是由几何尺寸所决定的。
图25所示的为晶体的电气特性。

(由于使用振荡器，可以使频率更为稳定。振荡领域为在串联谐振点fs与并联谐振点fp之间。)

图(a)所示的为其等效电路，图(b)所示的为其电抗(Reaetance)特性。fs为串联谐振频率点fp为并联谐振频率点，其谐振频率分别如下：

，

将晶体与陶瓷振荡器此较，陶瓷振荡器的电感性范围fs～fp为晶体的数十倍。因此，陶瓷振荡器的频率稳定度比晶体差一些。

使用皮尔斯振荡电路
利用晶体振荡电路所构成的振荡电路称为皮尔斯振荡电路。
此一皮尔斯振荡电路为利用晶体的电感性电抗。将此一电感性(L性)部分当做线圈，可以应用在哈特莱电路或考毕兹电路。
图26的电路称为皮尔斯B-E电路。其原型为图(b)的哈特莱振荡电路。哈特莱振荡电路的电容器为利用晶体管的集极-基极间电容量Cab。


此一谐振电路的工作原理为振荡频率与f谐振频率fo成为fo>f 关系时，此一谐振电路呈现电感性(L)，相当裁于线圈。
图(c)所示的为振荡电路的特性，将T的L先调整至*小，使谐振电路呈电感性。然后，再调整铁芯，使L增大，在谐振电路成为电容性时，会马上使振荡停止。接着，将调整点调至振荡停止点的稍微前方处即可。

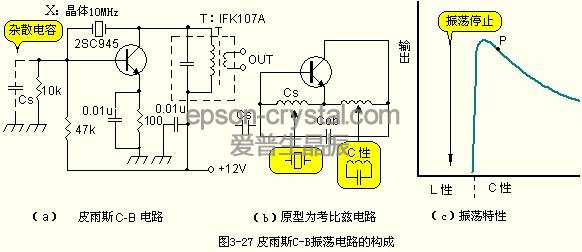

图27所示的为皮尔斯C-B振荡电路，其原型为如图(b)所示的考毕兹振荡电路。
谐振频率fo与振荡频率f成为fo

无须调整的晶体振荡电路
在一般的皮尔斯电路中，需要调整谐振电路，此一电路并没有使用谐振电路，不必调整，也会产生振荡。

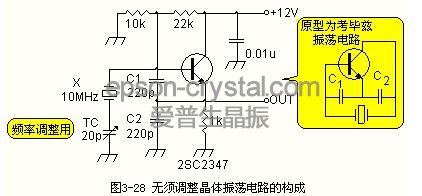

图28所示的为无调整晶体振荡电路。其原型为考毕兹振荡电路。
缺点是因为没有使用谐振电路，使得输出波形如照片4所示，成为含有很多高谐波成分的失真波形。

(虽然不必调整，但是，波形的高谐波成分多。可以用于数字电路的CLOCK时钟信号源。)

照片4:无调整晶体振荡电路的振荡输出波形

此一电路虽然为无调整，但是，仍然使用修整用电容(Tri-mmer)与晶体串联，使振荡频率可以微调整。
图29所示的为利用高谐波成分，取出基本波的3次高谐波，称之为3倍的overtone振荡电路。输出级的变压器为做为取出第3次高谐波用的滤波器。照片5所示的为其3次高谐波的波形。

(此为利用无调整电路的高谐波成分，在输出的谐振电路取出3倍频的30MHz信号。)

照片5 3倍频的振荡波形
(在无调整振荡电路的输出虽然包含很多高谐波成分。但是，利用频率选择电路可以得到良好的波形输出。)
