使用爱普生内置32.768kHz晶体的hth最新网的高精度对时方法

概述：EPSON内置数字温补晶振（DTCXO）hth最新网产品线丰富，有RX8900CE、RX8804CE可以实现每月9秒误差的高精度计时芯片，也有1.1V低电压待机电流0.1uA的超低功耗hth最新网产品RX8111CE、RX4111CE等。除了各种工业应用，在消费电子领域如电波手表也有很好的表现。下文以电波手表举例说明，使用爱普生内置32.768kHz晶体的hth最新网的高精度对时方法。

近年，随着电波手表的普及以及可从NTP时间服务器获取标准时间等，获取准确的时间已不再繁琐劳神。因此，用于金融，交通管理，电力控制，安全及体育 等应用系统设计一般均以可参照正确时间为基础。这类处理系统在数据输入，输出部分必须设置为数众多的终端设备，且这些终端设备也需要有正确的时间。为了回 应上述需求，爱普生向市场提供了内建以高稳定频率振荡的石英晶振的hth最新网。

在该产品群中，内建TCXO晶体振荡器数字式hth最新网，具有温度补偿功能的高精度产品如下:RX-4803SA/LC，RA4803SA(串行接口，以下称为”4803系列”) 及RX-8803SA/LC，RA8803SA(I2C 接口，以下称为”8803 系列”)。这些产品可在-40至+85℃的温度范围内将频率输出精度保持在±3。4ppm(相当于月差9秒)，即每天平均时间误差控制在±0。3秒以下。

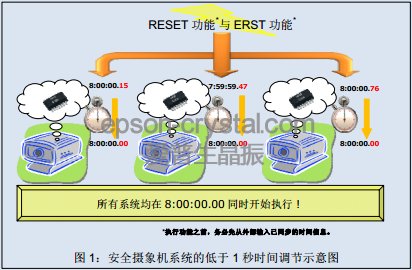

但是，即便上述产品具备高时间精度，有些顾客因用途需要亦要求对低于1秒的微小误差进行调节。hth最新网生成1秒的原理是以32。768kHz的石英晶体单元做为波源，通过分频而获得。如果需要让多台设备同时执行某一动作，则有必要对低于 1秒的误差进行调节，使各设备的时间保持一致4803系列与803系列产品可调节低于1秒的误差，以回应这种需求。
很 多爱普生的hth最新网搭载了RESET功能，可使用软件对上述低于1秒的误差进行调节。但是，使用软件调节时间的方法会因软件处理时间而产生时间偏差。 这对需要以精确时间实现同步的用户来说，这个误差也须解决。为此，4803系列和8803系列又搭载了使用硬件调节时间的ERST 功能。
本次说明内建32。768kHz晶体谐振器的数字式hth最新网4803系列与8803系列所搭载的用于调节低于 1 秒时间的RESET功能及ERST功能，并使用时序图等以具体实例进行说明。
【使用爱普生hth最新网的高精度对时方法(低于1秒时间的调节)】
4803系列与8803系列爱普生hth最新网可使用以下两种方法，对低于1秒的时间进行高精度调节:
1。使用RESET位对时:应用软件的对时方法
2。使用ERST位对时:应用硬件的对时方法
下文详细说明使用上述两种对时方法相关的寄存器，重置的动作及设定例。使用上述方法之前，务必先从外部输入已同步的时间信息。
1。使用RESET位对时例
以软件进行的RESET位对时可通过操作hth最新网的寄存器调节时间。除了4803系列与 8803系列以外，很多爱普生的hth最新网产品采用了该手法。
·关联寄存器
●4803系列（Bank1、2）

Address	功 能	bit 7	bit 6	bit 5	bit 4	bit 3	bit 2	bit 1	bit 0
F	控制寄存器	CSEL1	CSEL0	UIE	TIE	AIE	EIE	0	RESET

●8803系列（Bank1、2）

Address	功 能	bit 7	bit 6	bit 5	bit 4	bit 3	bit 2	bit 1	bit 0
0F、1F	控制寄存器	CSEL1	CSEL0	UIE	TIE	AIE	0	0	RESET

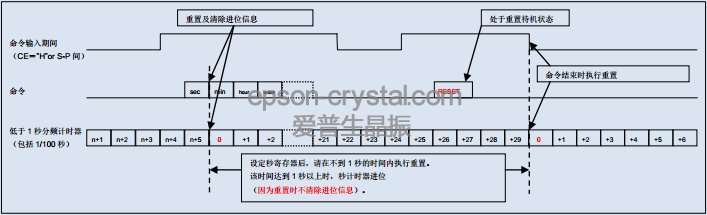

RESET位与动作说明(含时序图例)
RESET位设定为”1”后，计时电路的低于1秒的计时器将在命令结束时被重置。欲在特定时间开始准确计时时，可在设定时间后进行重置，之后将每秒更新秒位计时器。
使用RESET位的注意点
RESET位在下列前提条件之下执行动作:
只将RESET位设定为”1”，计时器不停止(继续计时);
重置与其它命令相对独立，单独动作。写入RESET位后，命令输入结束后低于1秒的计时器被重置。
执行重置时不清除进位信息，为此请在设定秒寄存器后不到1秒的时间内重置低于1秒的计时器;

2。使用ERST 位对时例
以硬件进行的ERST位对时可事先设定寄存器后输入事件信号，以此调节时间。该方法与之前说明的使用RESET位对时相比，不会因软件处理时间而产生时间偏差，因此能够以更准确的时间实现同步。
关联寄存器
●4803系列（Bank3）

Address	功 能	bit 7	bit 6	bit 5	bit 4	bit 3	bit 2	bit 1	bit 0
F	事件控制	ECP	EHL	ET1	ET0	0	0	0	RESET

●8803系列（Bank3）

Address	功 能	bit 7	bit 6	bit 5	bit 4	bit 3	bit 2	bit 1	bit 0
2F	事件控制	ECP	EHL	ET1	ET0	0	0	0	RESET

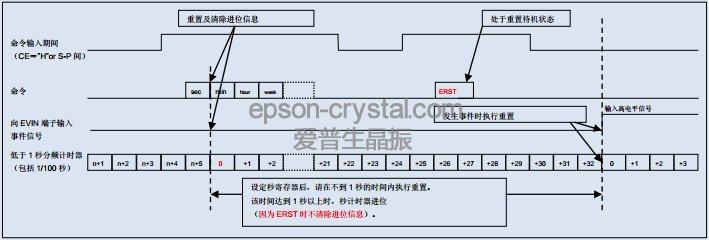

ERST 位与动作说明(含时序图例)
ERST 位设定为”1”后，计时电路的低于1秒的计时器将在检测出输入EVIN端子的外部事件的同时被重置。欲在特定时间开始准确计时时，可在设定时间后向 EVIN 端子输入事件，之后将每秒更新秒位计时器。EHL 位为”0”时，向 EVIN 端子输入信号的事件检测结果为低电平;EHL位为”1”时则检测出高电平(*a)。以下是EHL位设定为”1”(检测出高电平)时的动作例。
使用ERST 位的注意点
ERST 位在下列前提条件之下执行动作:
只将ERST 位设定为”1”，计时器不停止(继续计时);
ERST 与其它命令相对独立，单独动作。写入ERST 位后，输入事件时低于1秒的计时器被重置;
执行ERST 时不清除进位信息，为此请在设定秒寄存器后不到 1 秒的时间内重置低于1秒的计时器;

将ERST 位设定为”1”后，只要在事件发生之前将ERST 位设定为”0”，就可使ERST 功能失效。
(*a)进行高精度对时时的信号检测不去除输入切跳，但*小脉冲宽度保持时间必须达到367微秒以上，以便在内部时钟实现计时动作和EVIN端子输入的同步。

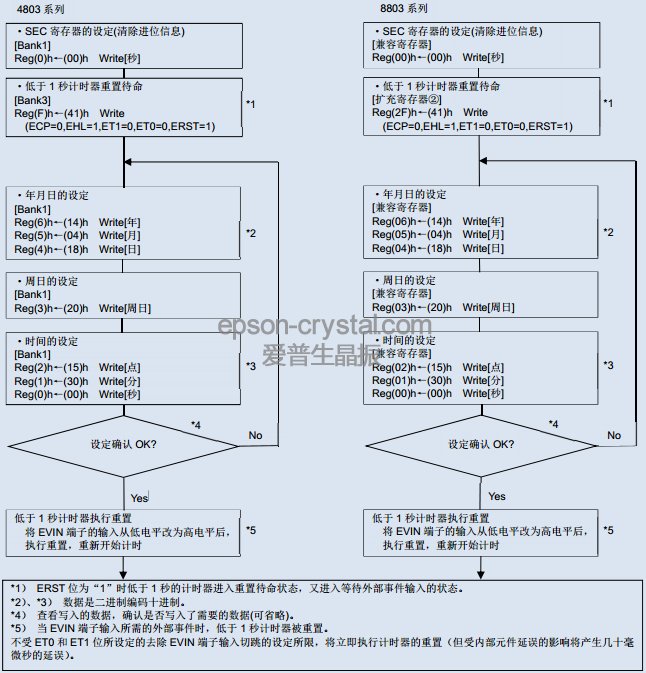

使用ERST 位的高精度对时设定例
时间与日历的设定例【设定值:2014 年 4 月18日[周五] 15:30:00】
与1PPS信号同步的高精度时间设定
使用 ERST 位进行的硬件对时也可将 GPS 模块等的 1PPS 信号(每秒脉冲数，1Hz 输出信号)做为外部事件输入，以此接收GPS的准确时间信号进行高精度对时。

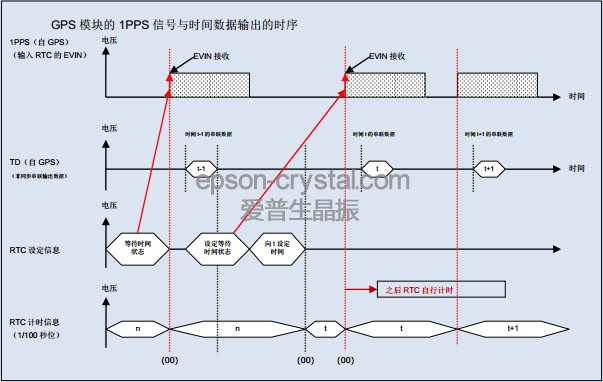

下例是GPS 模块输出的1PPS信号与时间数据输出的时序图。

如至今为止的说明所示，爱普生晶振中国有限公司在向顾客提供高性能(=时钟精度)hth最新网的同时，还将提供搭载顾客所需功能的产品，
为构建高精度同步时间处理系统而助力。而且，爱普生的hth最新网在出厂前均调整了频率精度，在保证了精度的基础上提供给顾客，所以使用时不需要调节频率，为顾客提高设计效率和产品质量做出贡献。

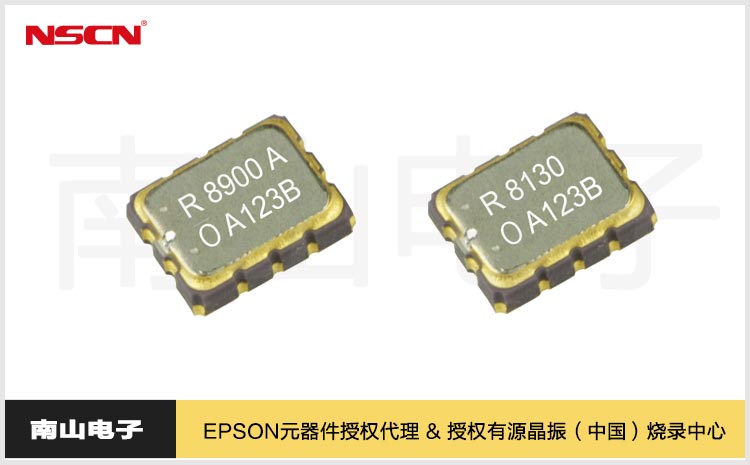

爱普生电子元器件官方推荐hth最新网型号与产品编码

产品型号	产品编码
Description	PN
RX-8010SJ B	X1B000242000100
RX8130CE B	X1B000311000100
RX8900CE UB	X1B000301000200
RX-8803SA UB	X1B000151000100
RX8111CE A	X1B000421000115
