应用于泳池机器人的惯性导航高性能hth登录入口手机端GGPM6083STD

作者:爱普生代理江苏南山 发布时间:2024-01-23 分类:新闻公告 浏览:82次

江苏华体会真人之前介绍过应用于割草机惯性导航高性能hth登录入口手机端SGPM01,SGPM01是基于高性能陀螺仪陀传感器和加速度计开发的模组,内置3轴陀螺仪和3轴加速度计传感器。爱普生还有一款基于QMEMS传感器的低成本小型航向角输出的传感器,它就是应用于泳池机器人的惯性导航高性能hth登录入口手机端GGPM6083STD

GGPM6083STD是基于高性能陀螺仪陀传感器开发的陀螺仪模组,依赖于高精度的传感器、高性能的处理器和高级的数字信号处理算法,该模组输出非常稳定的航向角、实时姿态和温度。模块支持UART数据通讯,采用邮票半孔贴片接口,15.24*17.81mm的外形尺寸。

GGPM6083STD产品特性

●高精度偏航角陀螺仪模组

●输出三轴加速度值,三轴角速度值,姿态角(Pitch, Roll, Yaw)

●数字通讯接口 UART

●产品尺寸: 15*17mm

●低功耗

●卡尔曼滤波

●针对泳池机器人特定的多次校准

●低成本高精度航向角输出

●专门为泳池机器人上墙作业优化的算法


GGPM6083STD的应用

●惯性导航系统

●高性能惯性导航扫地机

●泳池机器人

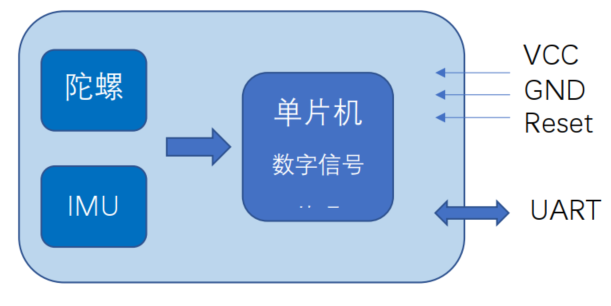

产品框图


*大额定值

●工作温度范围: -20 ~ +85 摄氏度

●存储工作温度范围: -40 ~ +85 摄氏度

●工作电压 VCC-GND: -0.3V ~ +6.5V

推荐工作参数

●工作温度范围: -20 ~ +85 摄氏度

●存储工作温度: 0 ~ 40 摄氏度

● 推荐工作电压: 3.3V

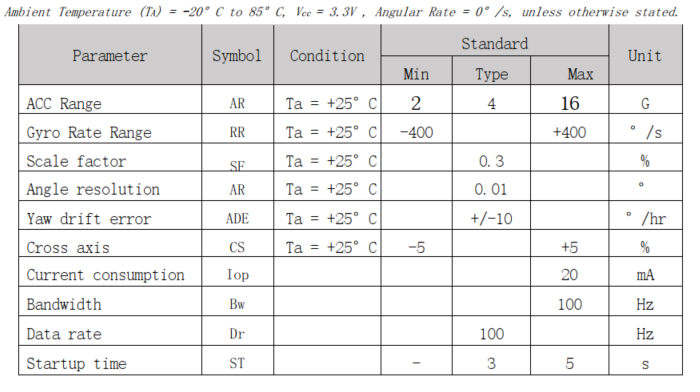

GGPM6083STD的规格参数

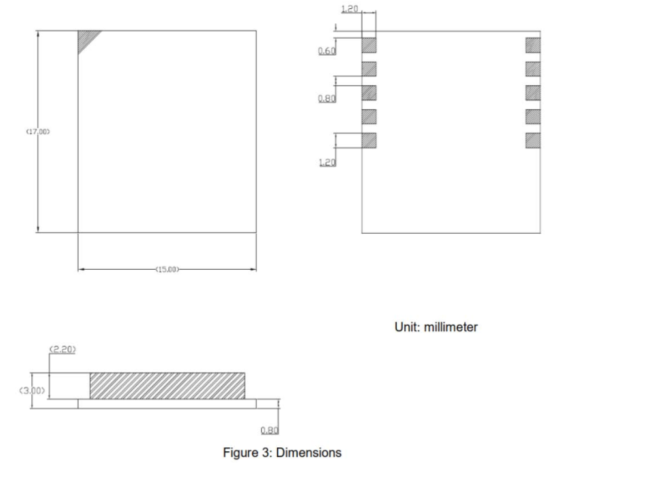

GGPM6083STD的产品外观尺寸


管脚定义

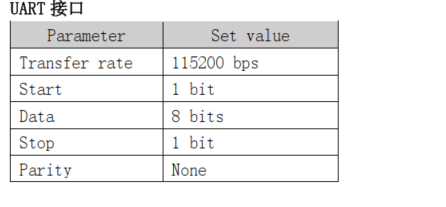

操作模式

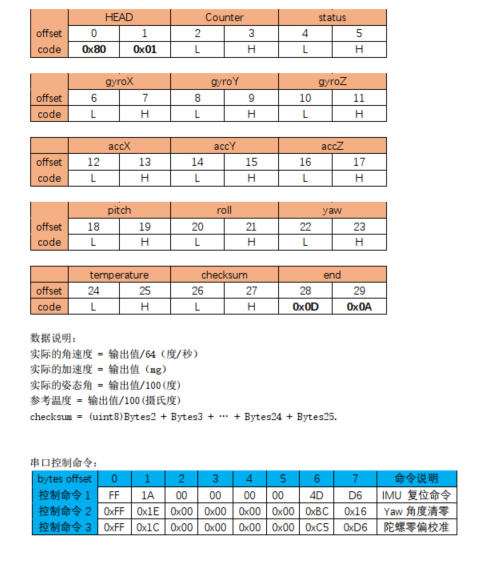

数据格式


应用注意事项:

模组的安装角度,请尽量水平安装,模组的法线和机器的旋转轴平行。

模组务必可靠安装,保证工作过程中不松动。

模组尽量不要靠近热源,发热大的或者发热变化大的区域,比如电源功率部分,马达驱动功率部分,主MCU,这些地方通常发热比较厉害,而且冷热不均匀。

运行过程中,尽量平稳,避免大的碰撞,避免突然之间大角度的旋转,尽量按照(停止,加速,匀速,减速,停止)。这样的运动行为保证运动的平滑性。

工作过程中尽量避免一个方向旋转,尽量让旋转的总的角度和的值*小,特别是在避障过程中避免一个方向旋转,当发现一个方向旋转的角度值比较大,则找到适当的机会反方向旋转回来,尽量让总的角度值值达到*小值。

江苏华体会真人是EPSON/爱普生(中国)有限公司授权代理商,欢迎咨询选购应用于泳池机器人的惯性导航高性能hth登录入口手机端GGPM6083STD。
