EPSON-NSCN晶体电路评估联合测试中心正式运营

晶体测试，爱普生EPSON称呼为CE测试（Crystal Evaluation)、晶体回路匹配测试，主要评估无源晶体回路特性，帮助客户可靠的使用晶体器件，评估客户当前电路板晶体回路特性。常规测试是通过调节负载电容等，来评估当前晶体回路的频偏、起振能力（-R）、驱动功率。

近期，“EPSON-NSCN晶体电路评估联合测试中心”正式运营，该中心是华体会真人在爱普生的指导下成立的，且通过了爱普生的认证。

至此，华体会真人可为您提供爱普生晶体CE测试服务， 客户提供原理图和电路板，我们进行CL的调整，评估输出频率、驱动功率、起振能力，使其工作在一个稳定的、适合的状态。我们会在优先不改变客户回路基础之上进行调节。

测试地点：EPSON-NSCN晶体电路评估联合测试中心

地址：江苏溧阳市昆仑街道金港路110号（hth会体会体育）

联系人：全清清（18112328586） 徐文波（13701585577）

如果您需要进行CE测试，请下载晶体CE测试表格，并按照以下的说明进行填写，然后发给我们。

晶体CE测试表格填写说明：

*客户中英文名：	xxxxxx	*support voltage：	adaper or VDD ?V
*应用：	例如：手机，电脑，智能设备	IC供应商：	例如 TI、ST
项目名称：	xxxxxx	IC型号：	xxxxxx
date：	xx/xx/xx	Other request：	xxxxxx
*客户联络人/电话：	李某某/135********

	crystal	describe	Epson No
item 1:	YC1	FC-135R 32.768000 kHz 9.0+20.0-20.0	X1A0001410002
item 2:
item 3:
....		........
item N:

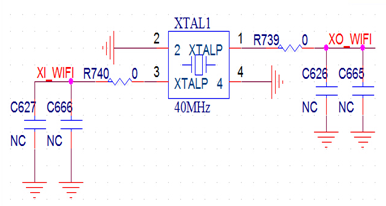

1.原理图

需要表示出晶体回路器件编号。如果是多个测试晶体，可以放在一个原理图中标出。下图为示例：

2. 晶体回路的 PCB layout

需要标出晶体和负载电容位置。如果是多个测试晶体，可以放在一个layout中标出；如果有正面和反面测试，请提供正反面的pcb截图。下图为示例：

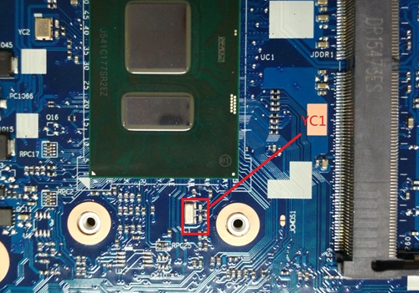

3. 实物位置图

标出晶体实际位置在电路板上。如果有正反面，请标清楚晶体位置。下图为示例：

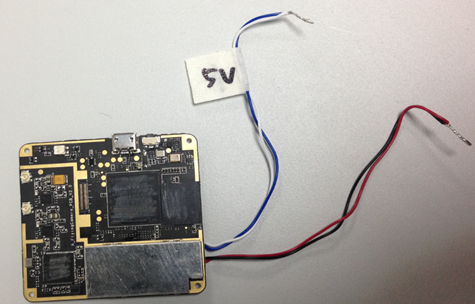

4.供电方式，供电按键等示意图

请引出供电线标注清楚供电电压。有电源，请提供供电电源；有按键开关，请标注按键位置。下图为示例：

注意：板子上的晶振必须是通电后能够始终持续震荡的，不可以间歇振荡，并用标签在板子上贴上贵司的名称。

如果您需要进行CE测试，请下载晶体CE测试表格，并按照以上的说明进行填写，然后发给我们。
